En milieu d’année 2016, l’usine sucrière du Gol, à Saint Louis, filiale du groupe TEREOS, nous contacte pour le projet de remplacement du pré extracteur. Le pré extracteur est le premier moulin de la chaîne des moulins. Les moulins sont les organes d’extraction du jus de canne.
Les travaux sont prévus pour être réalisés à la fin de la campagne sucrière 2016, entre janvier et mars 2017. Après les travaux de génie civil, des travaux de montage, d’essais et de mise en route sont sur le chemin critique. Le sujet du planning est particulièrement sensible car le pré extracteur est un organe indispensable au fonctionnement de l’usine sucrière du Gol, la prochaine saison cannière doit démarrer en juillet 2017, il ne pourrait être question que le projet retarde la campagne sucrière.
Les travaux de génie civil ont démarré en janvier et ont été achevés fin mars 2017. Le montage du nouveau pré extracteur a été réalisé en mai 2017 ce qui a permis de réaliser les essais de mise en route avant le démarrage de la campagne sucrière.
La mission qui nous est confiée est une mission complète de Maîtrise d’œuvre comprenant :
La conception et les études d’exécution ont pu être réalisées en temps masqué, avant la fin de la saison cannière 2016.
Nous disposions pour ce projet d’extraits de plans de récolement pour les coffrages et bien entendu des plans du nouveau pré extracteur et des efforts amenés par cette nouvelle machine. En revanche, les plans de ferraillage de l’ouvrage existant n’ont pas été retrouvés. Les armatures en place sont pourtant très importantes du fait des démolitions et percements prévus. Seules quelques photos du chantier de construction initial réalisé en 1991 nous donnaient quelques idées du ferraillage du massif, avec bien entendu des hypothèses basées sur les besoins en armatures du fait des sollicitations supportées par le massif.
La ‘chaîne des moulins’ de l’usine du Gol est fondée sur un seul gigantesque massif en béton armé (dimensions de ce massif : L = 20 m environ, l = 3.40 m, H = 5.50 m), le massif est traversé par une galerie horizontale de 2.20 m * 2.20 m sur toute sa longueur. Cette ‘chaîne des moulins’ est formée de 5 moulins, dont le pré extracteur, qui est le premier moulin de cette chaîne et le plus puissant. Le projet a pour objet de remplacer le pré extracteur existant par une machine plus puissante que la machine en place. Les efforts amenés au niveau des ancrages de cette nouvelle machine sont particulièrement importants, de l’ordre de 160 tonnes à l’arrachement en certains points (efforts dynamiques).
Le budget travaux est d’environ 90 K Euros pour le génie civil, beaucoup plus pour le nouveau pré extracteurs son installation, les réglages, etc.
Pour le génie civil, le projet consistait pour l’essentiel à découper une partie du massif en béton armé existant, à réaliser de nombreux ancrages et scellements et à reconstruire la tête du massif avec une géométrie adaptée à la nouvelle machine et à son exploitation.
Les plus grandes difficultés techniques venaient :
Les découpes et déconstruction, une douzaine de mètres cubes de béton armé, ont été réalisées, principalement, à l’aide de mortier expansif.

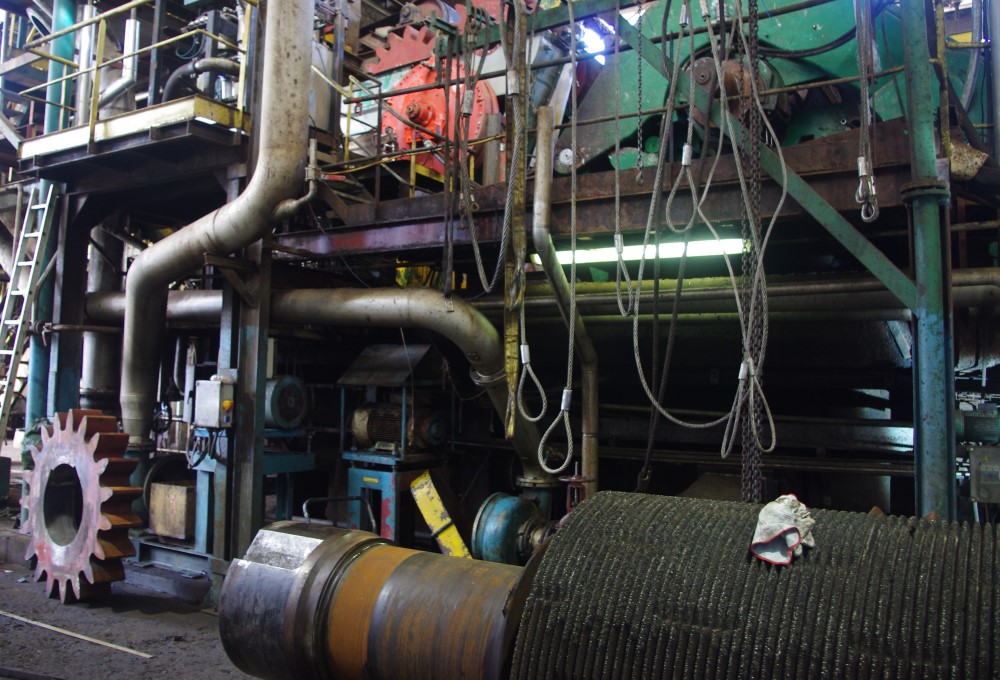

Avant le démarrage des travaux, le massif est encombré de conduites
son observation est délicate

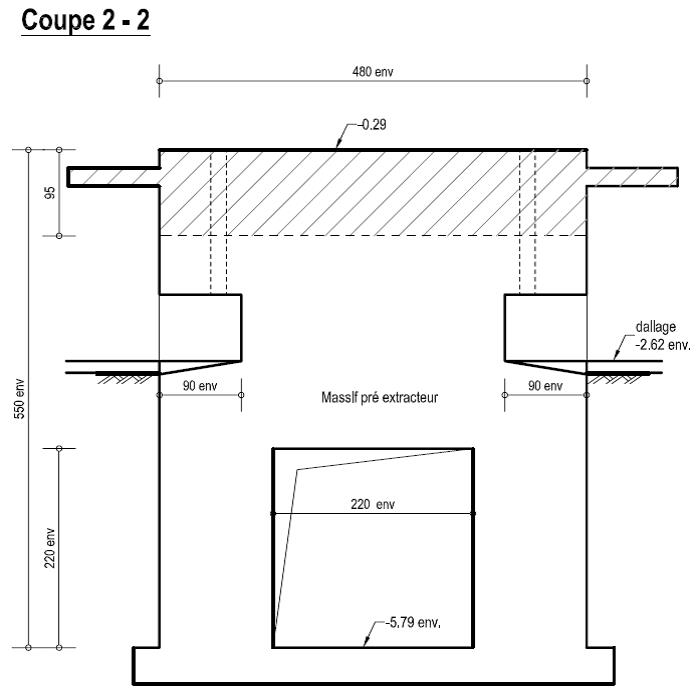

Extrait du plan de déconstruction partielle du massif

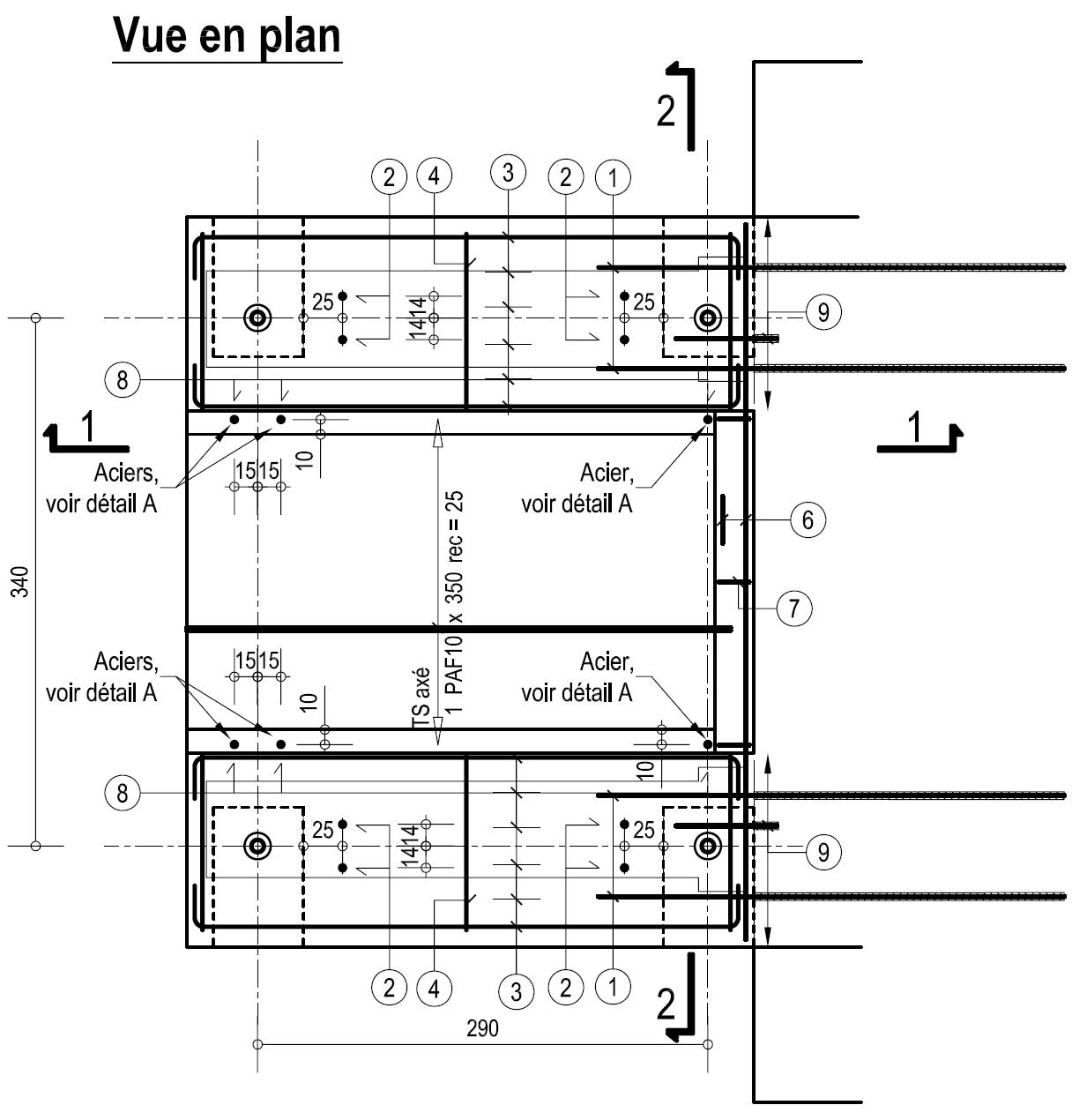

Extrait du plan de ferraillage - partie reconstruite du massif

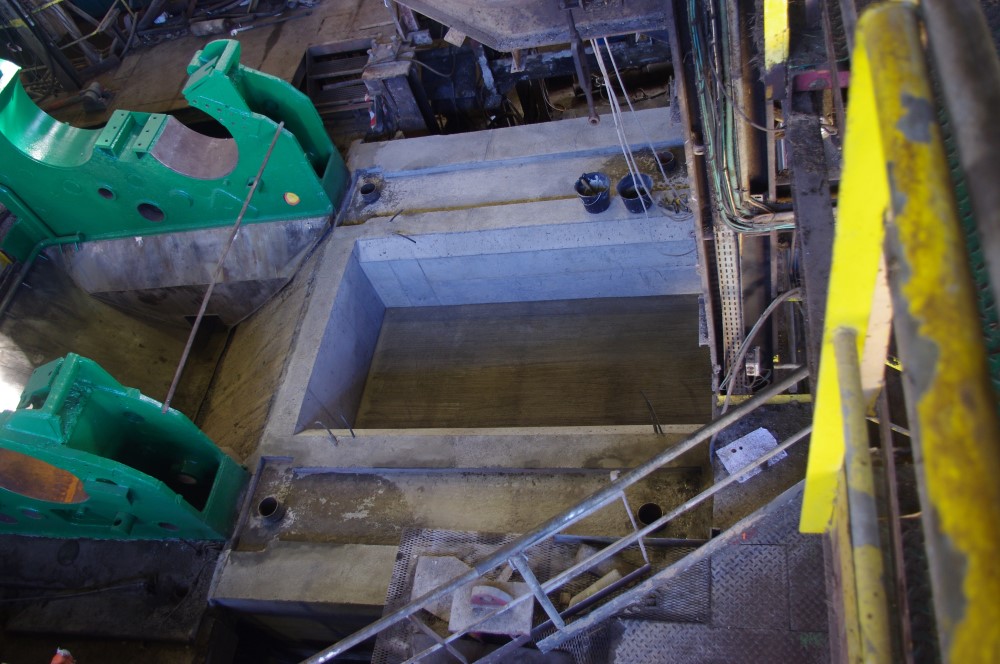

Tête du massif reconstitué prêt à accueillir le pré extracteur

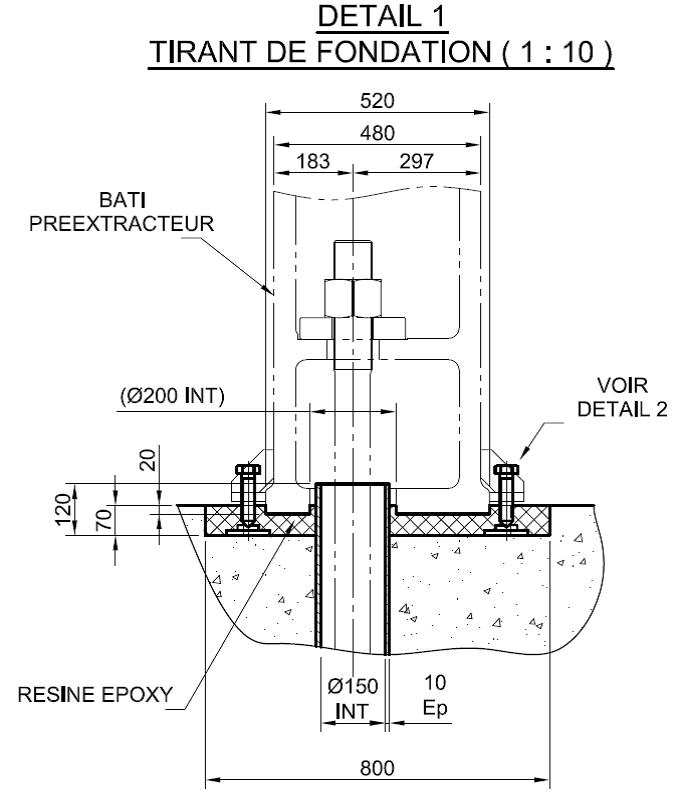

Détail d’un ancrage supérieur d'un tirant. En partie basse,
les tirants sont ancrés dans des niches du massif en béton armé

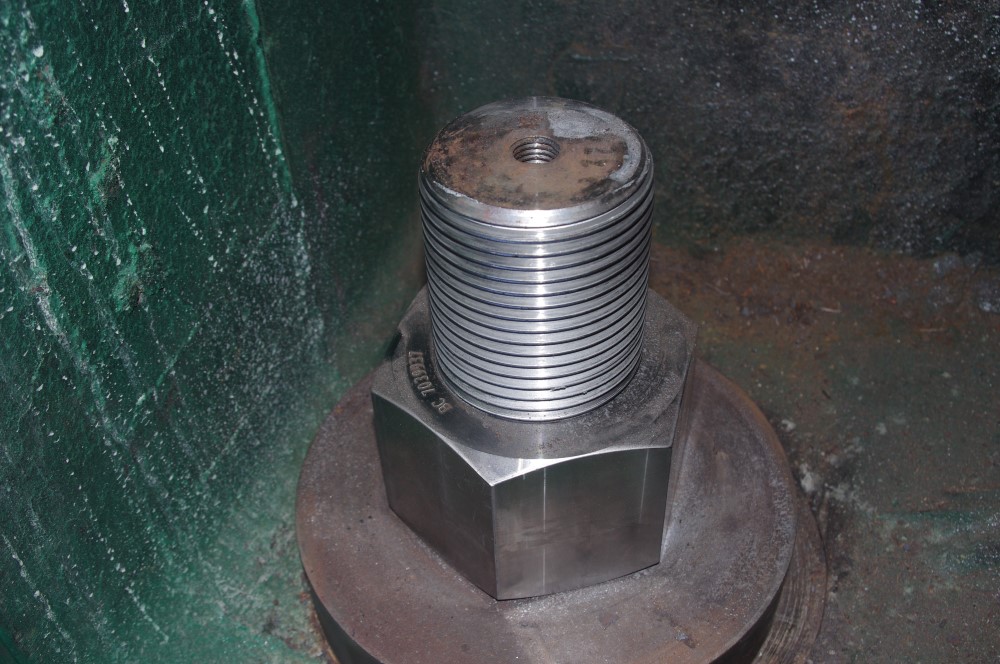

Tête d’un des tirants précontraints destiné à fixer le nouveau pré-extracteur -
diamètre de la barre : 90 mm - effort de précontrainte : 254 tonnes par tirant
